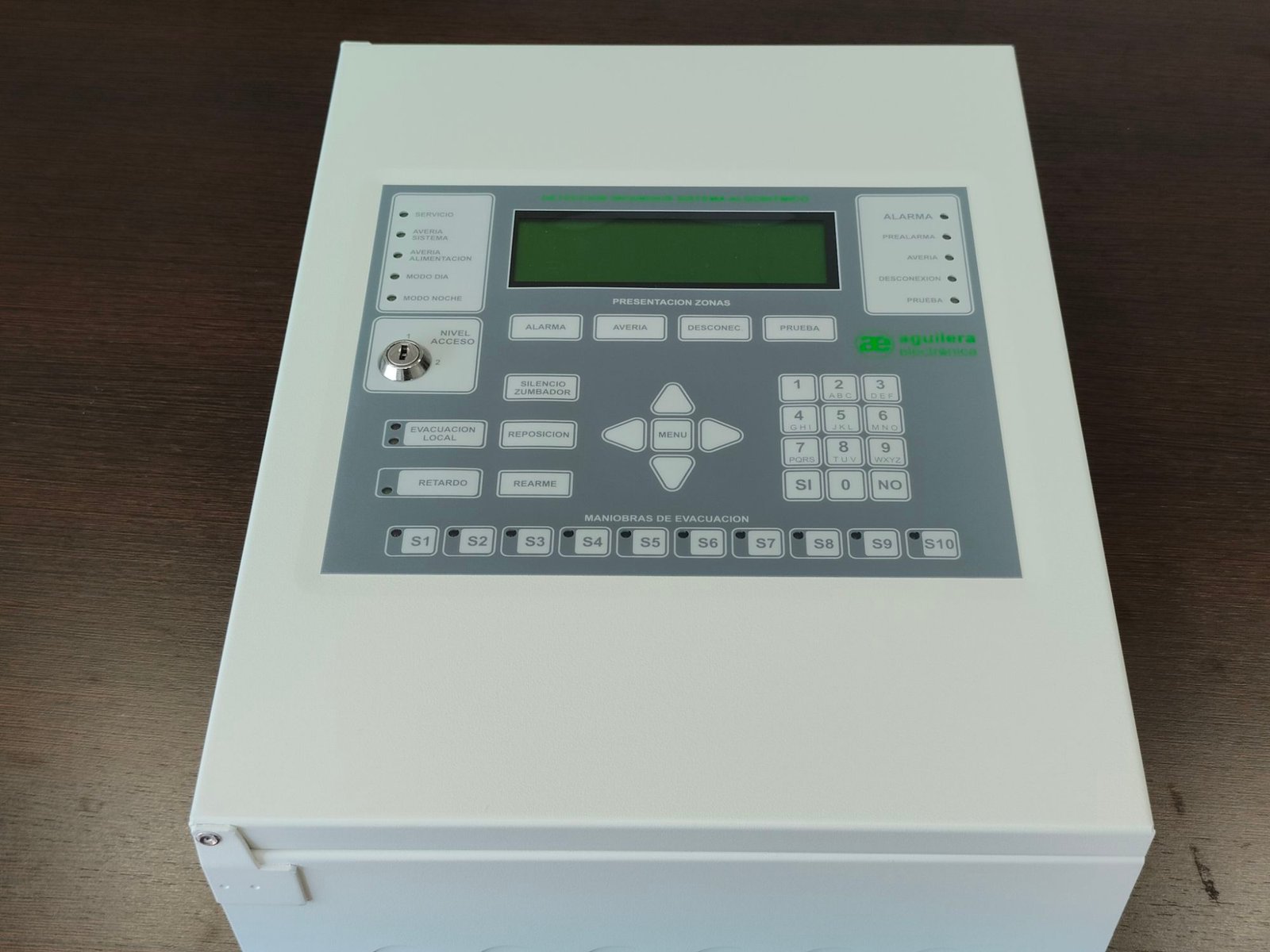

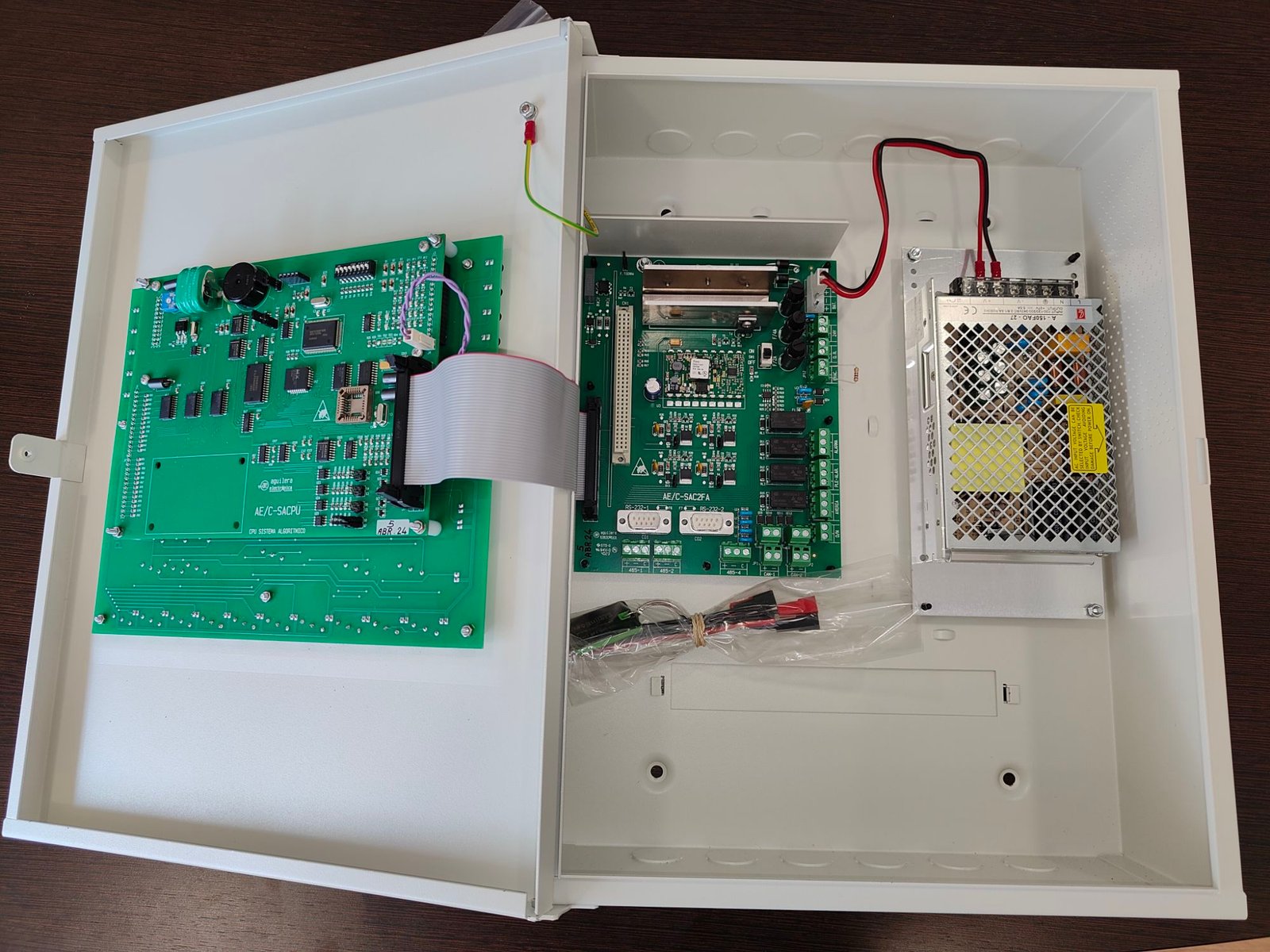

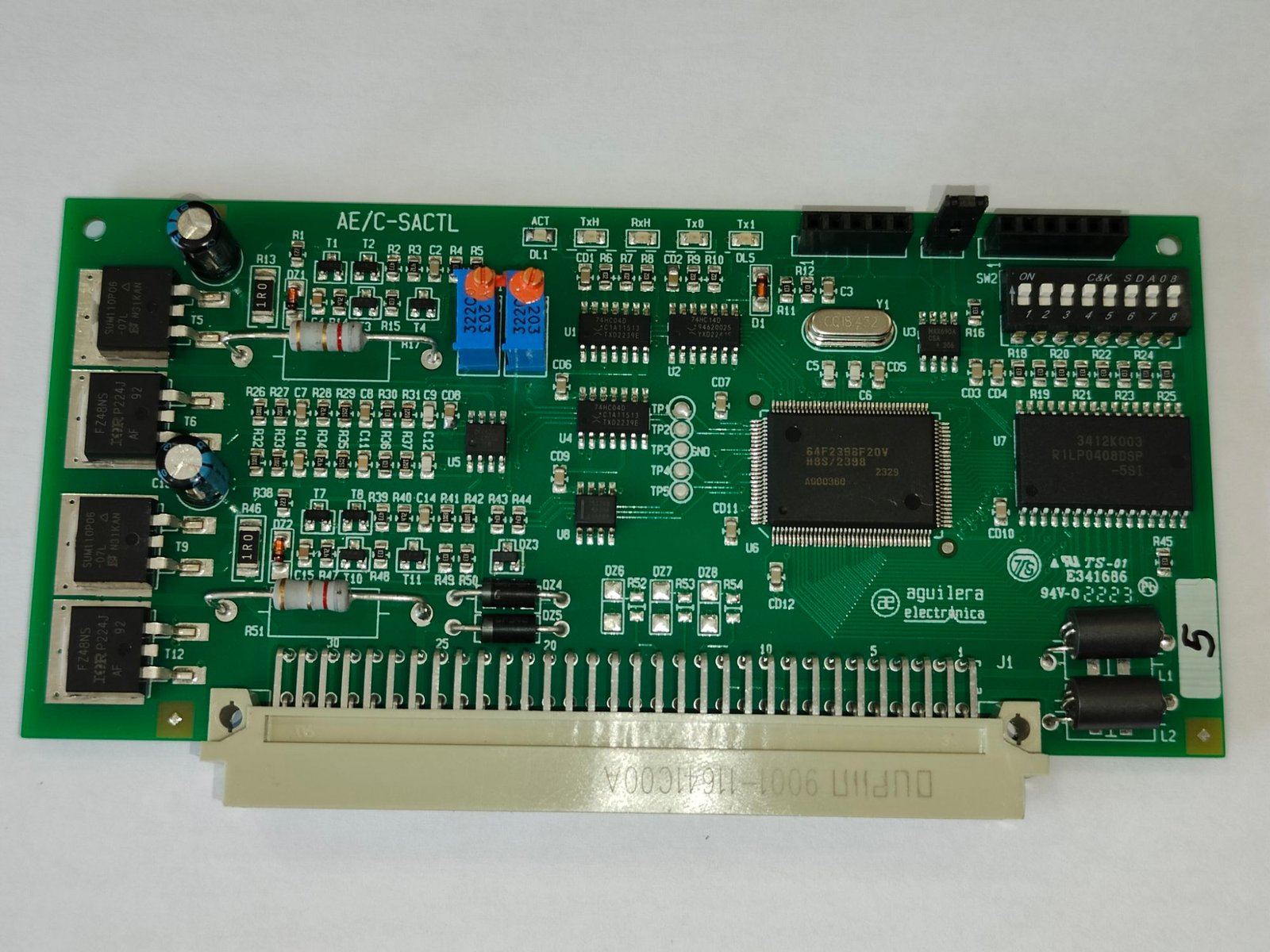

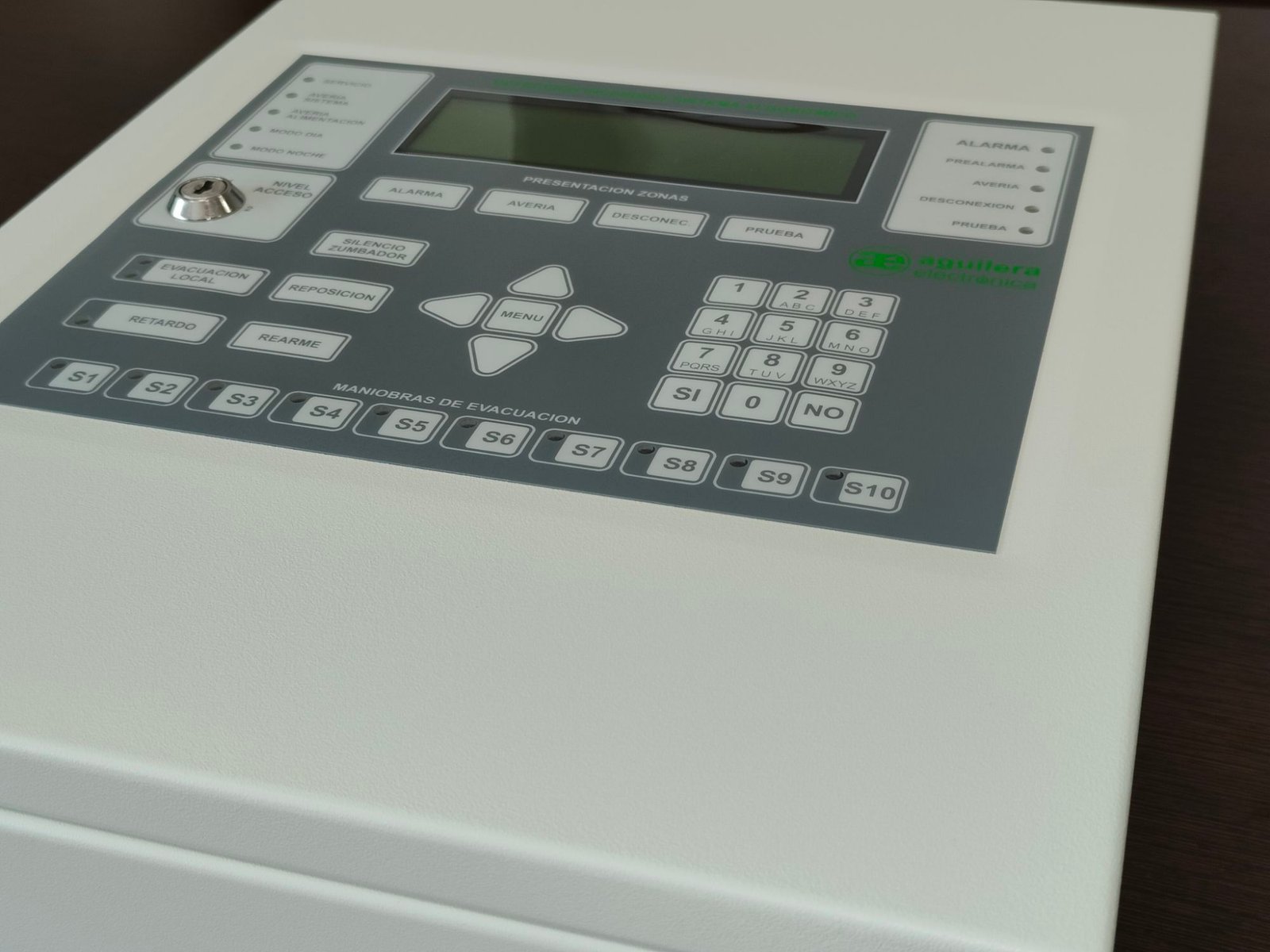

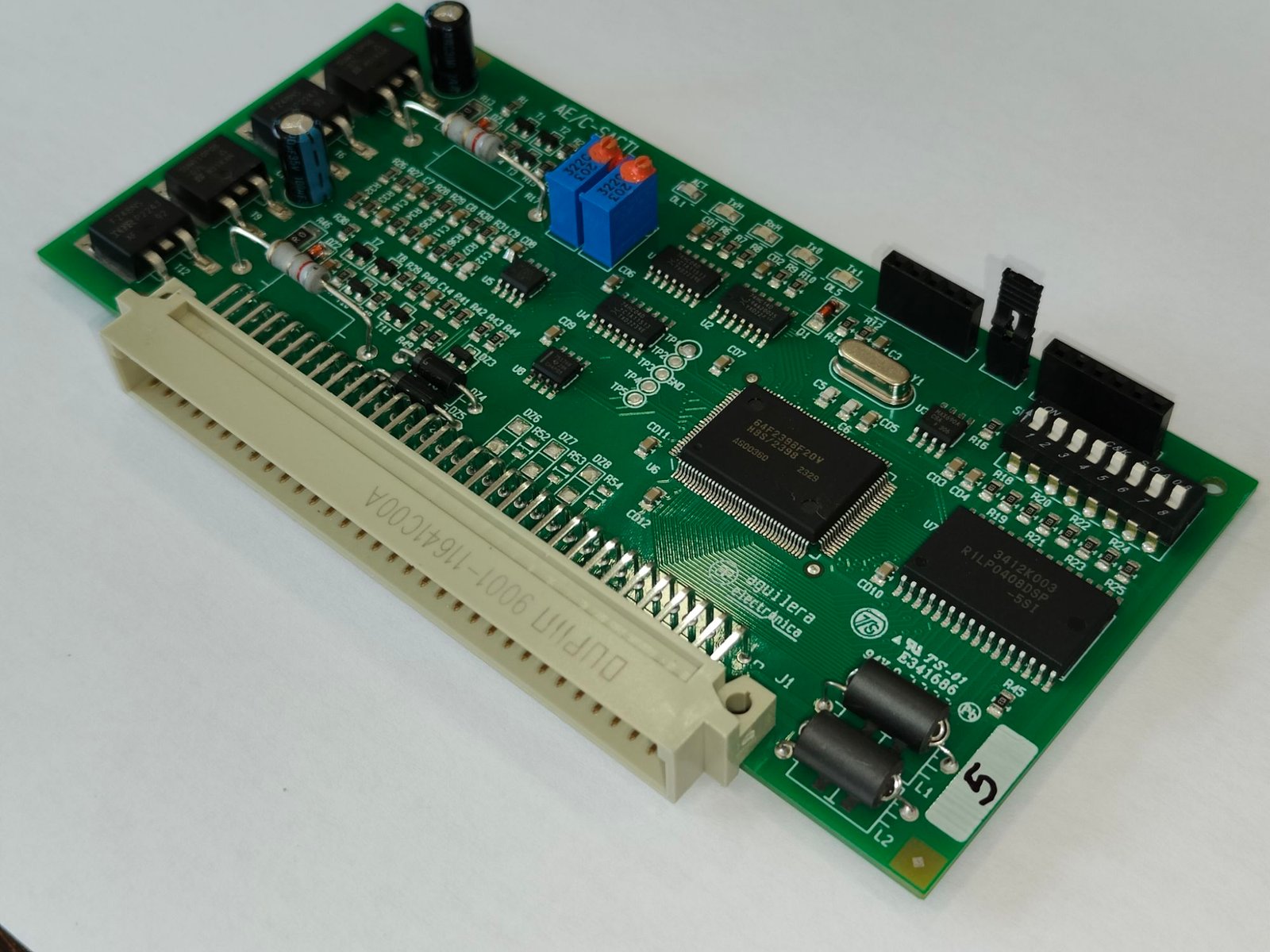

Central inteligente de control de incendios con capacidad para una tarjeta AE/SA-CTL de 2 blucles de 125 equipos cada uno, a los que se conectan los detectores, pulsadores, módulos de maniobras, de control y demás elementos que configuran la instalación. Capacidad de control de 250 equipos.

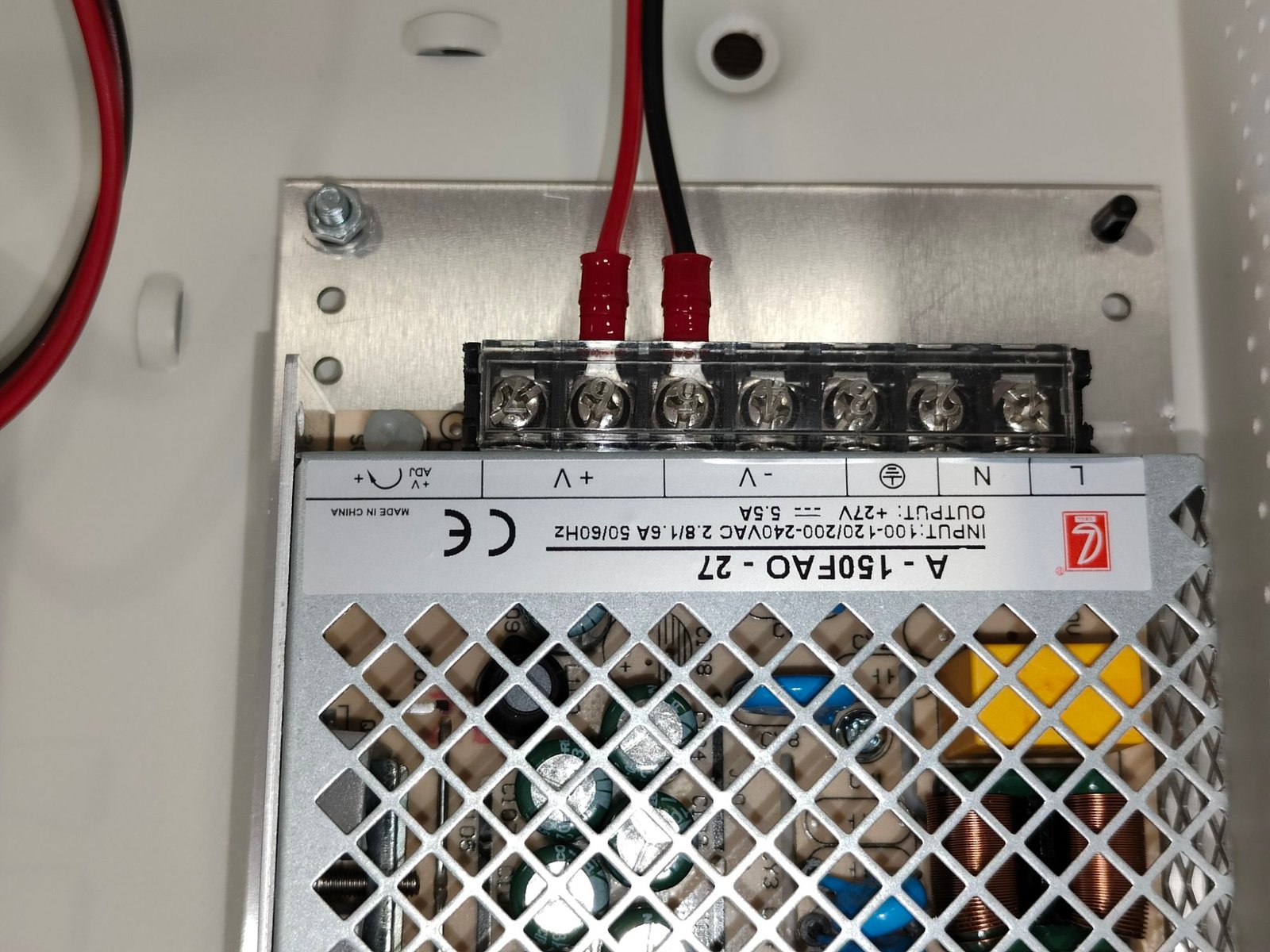

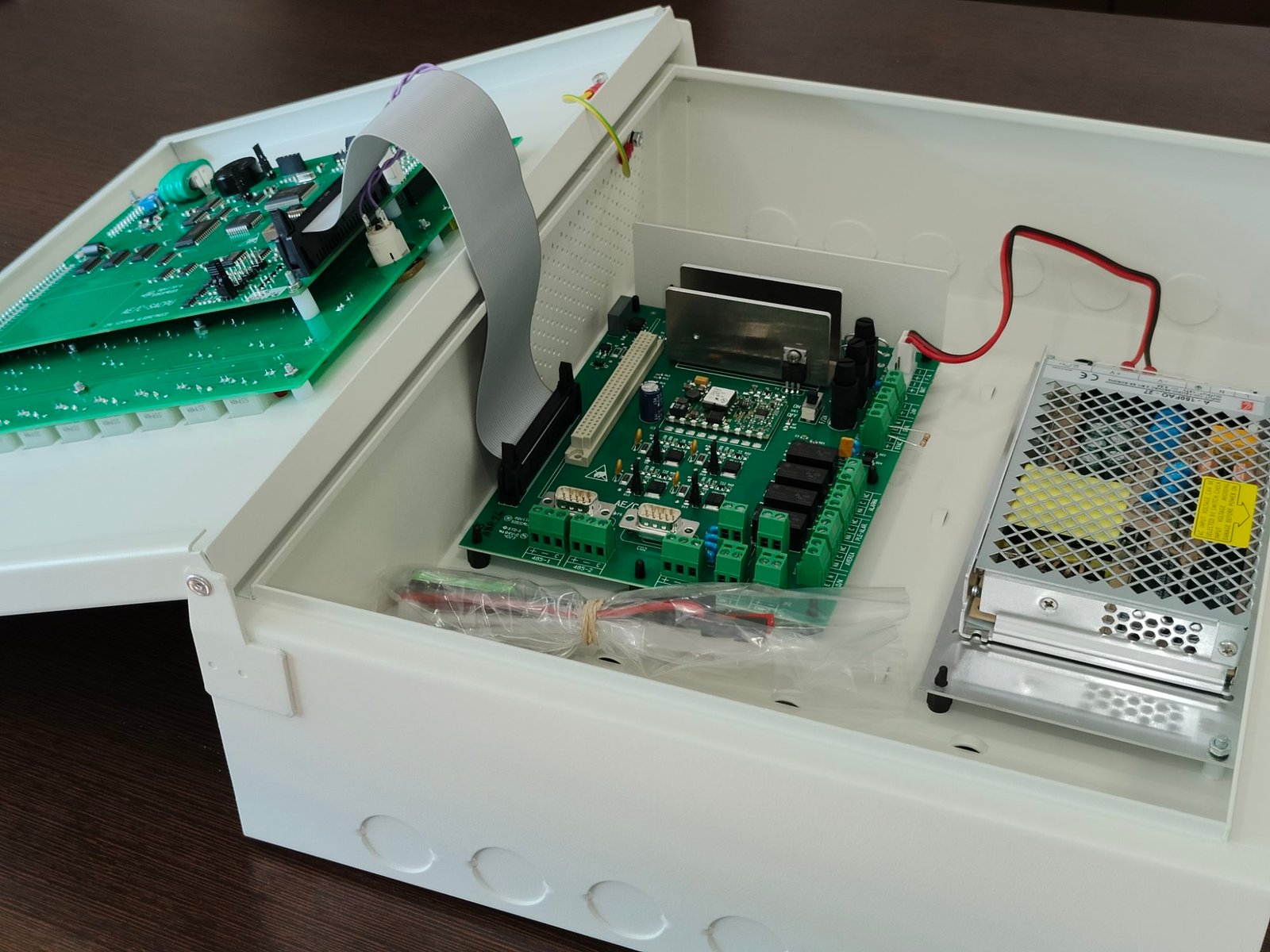

• Fuente de alimentación conmutada de 27.2 Vcc 4 A.
• Cargador de baterías de emergencia.
• Capacidad para alojar en su interior dos baterías de 12V / 7 Ah.
• Medidas: Alto 410 Ancho 310 – Fondo 120 mm

1.Plantilla Cliente Personaliación textos en Instalaciones:

[restrict level=”9”]

[/restrict]

1. Ficha Técnica:

[restrict level=9]

[/restrict]

2. Manual de instalación:

[restrict level=9]

[/restrict]

3. Manual de manejo:

[restrict level=9]

[/restrict]

4. Tabla de compatibilidad software de configuración:

[restrict level=9]

[/restrict]

5. Procedimiento de envio de personalización a central algorítmica:

[restrict level=9]

[/restrict]

1.Memoria rápida:

[restrict level=9]

En la instalación de lazo con este modelo de centralita los detectores,pulsadores y modulos se direccionan con una herramienta especial del 1 al 125. (con la precaucion de que un modulo de varias entradas y salidas ocupa una sola direccion). Admite ramales hasta 32 equipos.

• Max125 equipos Todos los elementos ocupan una sola dirección aunque sea un módulo de ocho entradas.
• Máximo 5 sirenas por lazo.
• La fuente de alimentación se comunica con la centralita a través del lazo y ocupa una dirección como un detector.
• Para el correcto funcionamiento de la barrera con rearme de la alimentación sé útiliza el módulo master mdl. La alimentación de la barrera sale del módulo y esta se rearma automática desde la centralita.

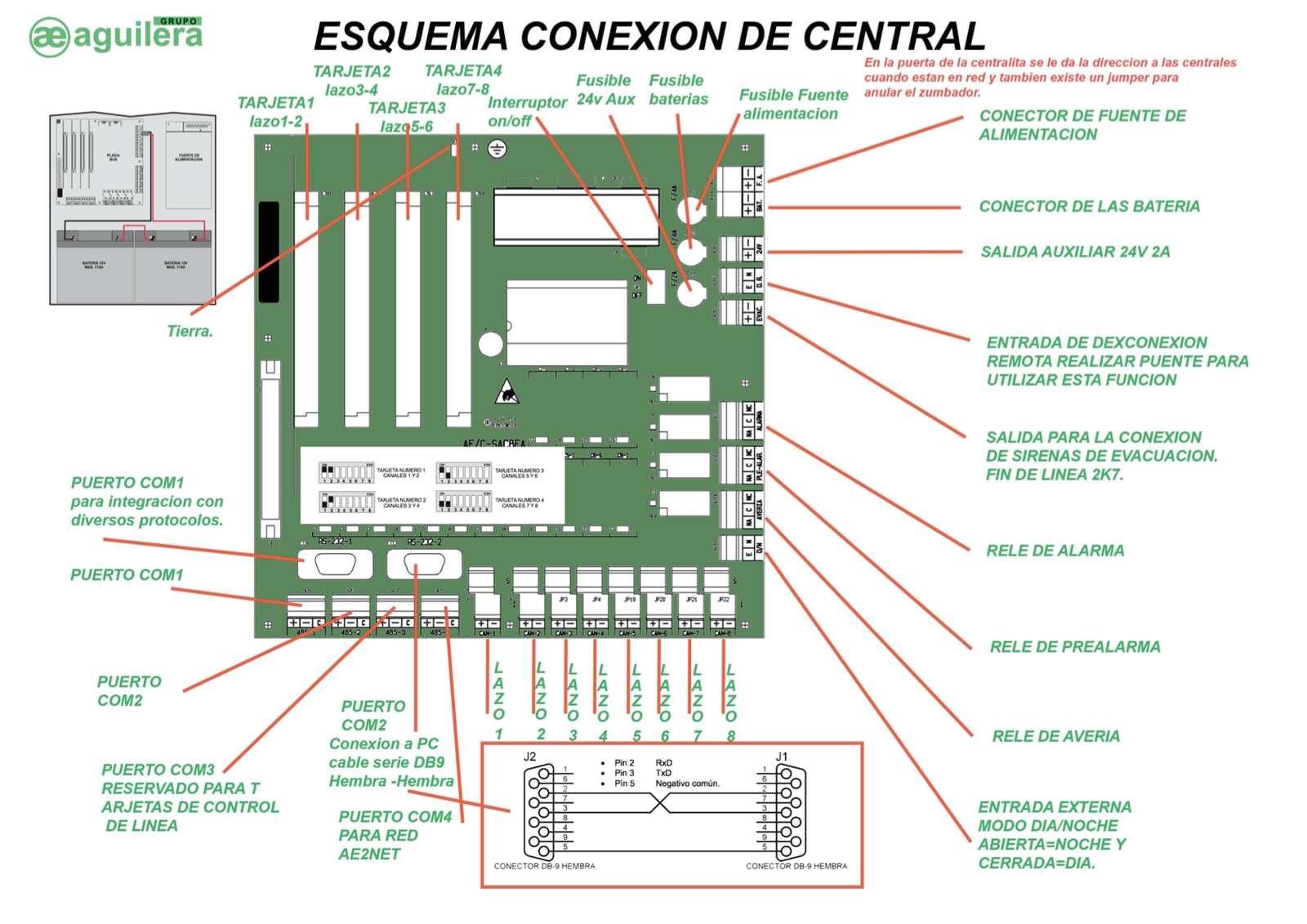

• Nos conectamos con el PC al puerto 2 de la central (a la derecha) con cable serie DB9 Hembra-Hembra.
• Existe una tabla de compatibilidades donde hay que mirar version de central para elegir version de programa a usar.
• Código: llave

[/restrict]

2.Notas personales del Curso en Aguilera Electrónica:

[restrict level=9]

[/restrict]

[restrict level=9]

Toda la info aqui

[/restrict]

Aqui os presento mis 4 Guias rápidas que son; conexionado de los equipos, conexionado de la centralita, instalacion general y esquema resumen de programación:
